1.概述

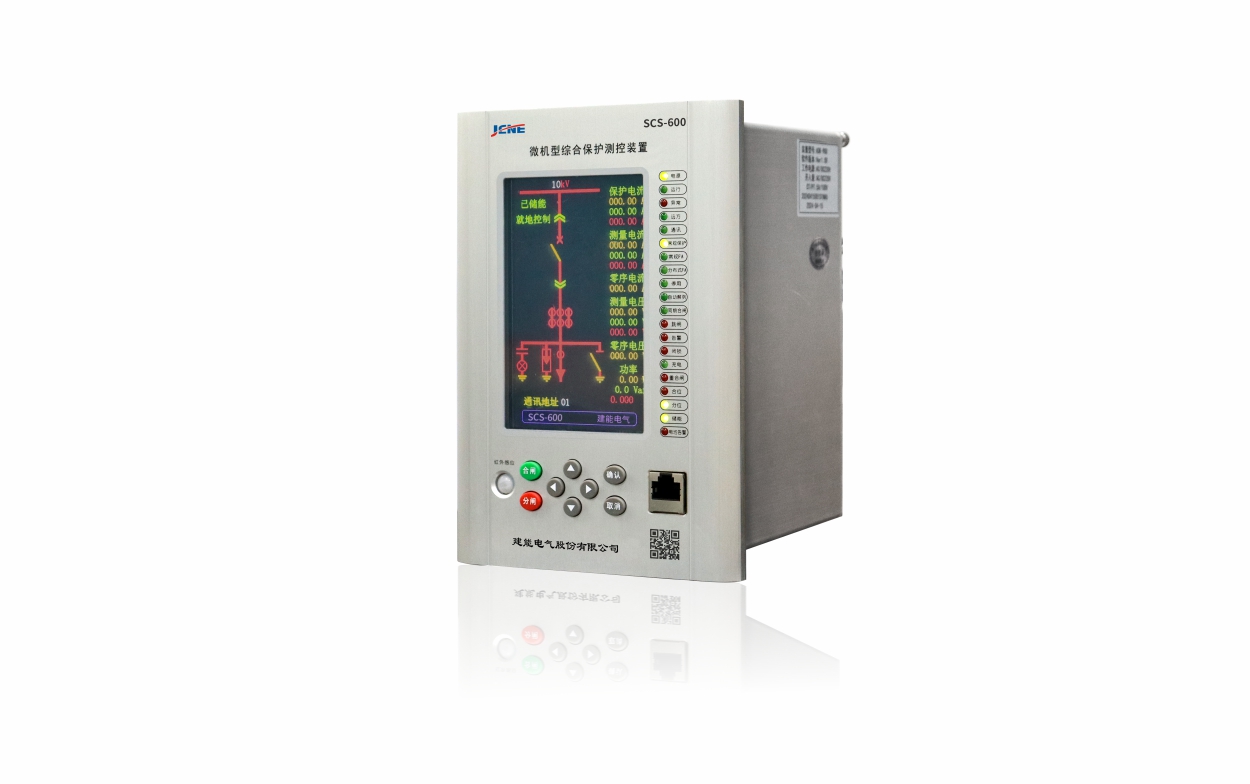

SCS-600系列微機保護裝置集保護、控制于一體，適用于35kV及以下電壓等級的用戶終端變電站（所），可實現用戶變電站的保護和控制。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。

 保護裝置采用先進成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活，通訊采用冗余設計。裝置能與電力監控系統配合，為用戶變電站配電自動化系統的可靠運行提供保障。

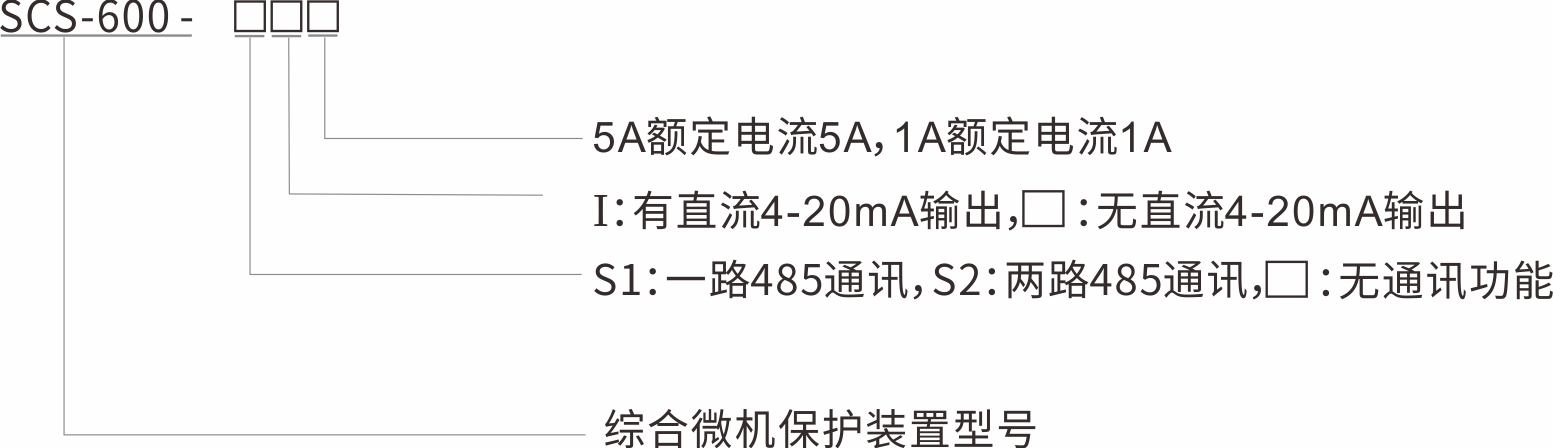

2.型號含義及分類

3.特點

成熟完善的保護功能：

保護裝置針對不同一次設備可以靈活配置不同的保護功能，可以實現35kV以下電壓等級變配電站保護控制功能，適用于線路、母聯、配電變壓器等設備的保護和自動控制功能。

高性能硬軟件平臺：

SCS-600系列保護裝置采用高性能的硬件平臺，全部采用工業級元器件，專業的EMC設計，配合完善的在線自檢測試程序，采用高性能處理器作為保護CPU，配置以大容量的RAM 和Flash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。

靈活方便的接線方式：

 裝置的3路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各種PT接線方式。保護電流可接三相電流；另外兩路交流電流通道可以接零序電流、不平衡電流或者線路電流。

透明化：

 實時記錄交流量、開入量、開出量和所有保護模塊的狀態；記錄保護內部各元件動作行為、動作時間和錄波數據。

開關量輸入自定義：

用戶可根據需求對開關量輸入進行自定義配置，可最大限度的滿足用戶需求，靈活方便。

高可靠性設計：

通過6項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能等均達到Iv等級標準。

開放性：

裝置內置兩種通訊規約：Modbus-RTU和IEC60870-5-103，可通過菜單設置選擇?？蓪?shí)現遠方定值修改和切換、事件記錄及錄波數據上傳、壓板遙控投退、遙信、遙控跳合閘。

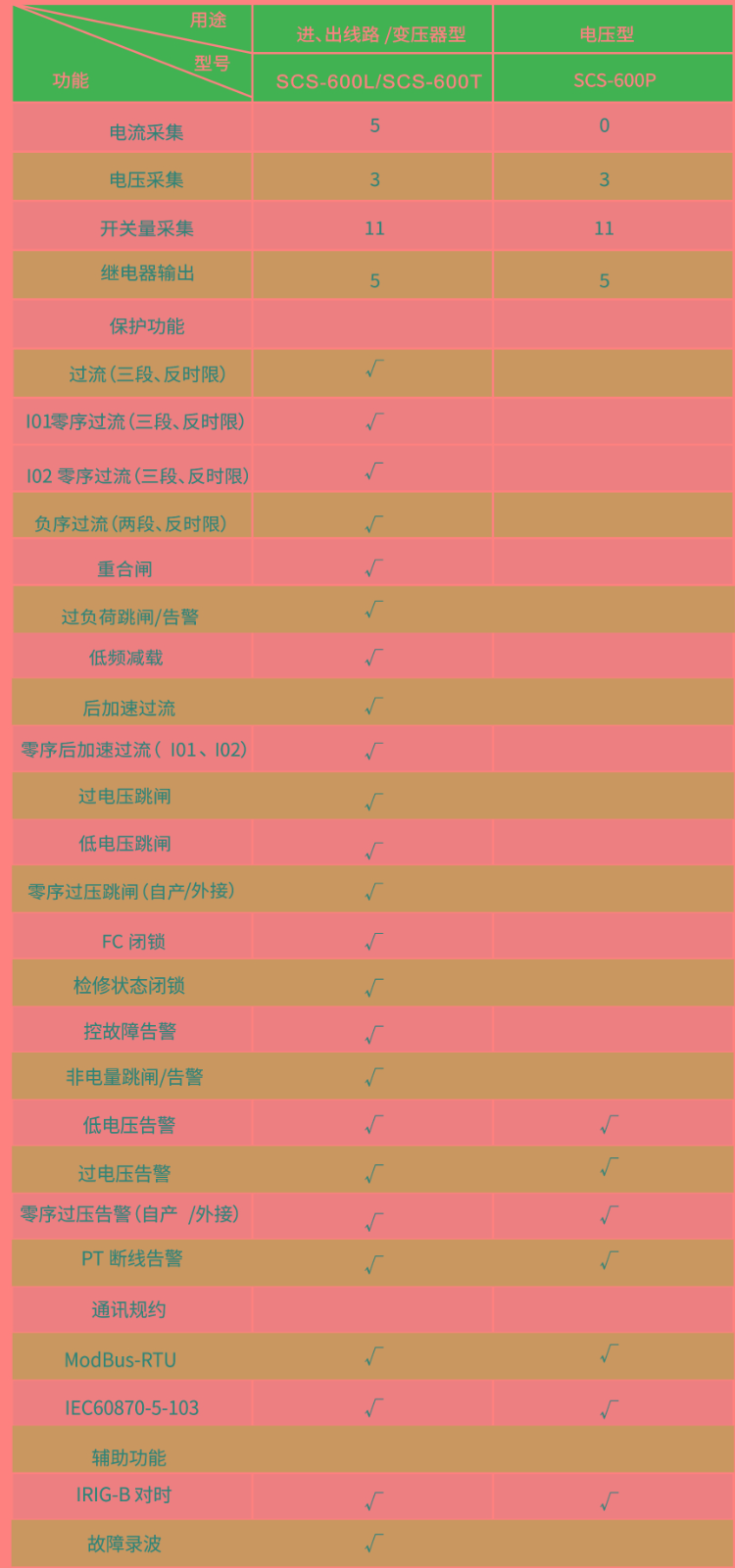

4.裝置功能對照表
