KYN28A-12型.pdf

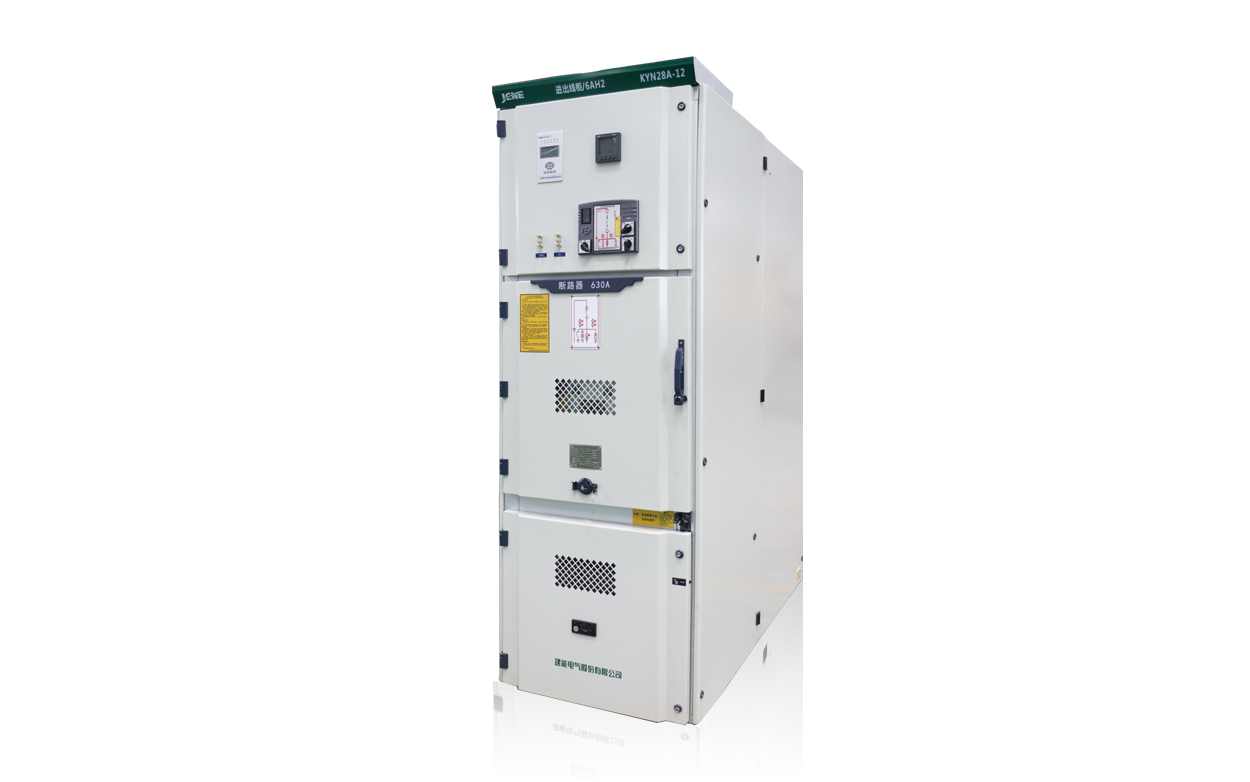

一.產品概述

       KYN28A-12(Z)鎧裝移開式交流金屬封閉開關設備(又稱GZS1開關設備 )系由西安森源公司開發和提供技術轉讓的先進中壓開關設備。它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測，主要用于發電廠、中小型發電機輸電、工礦企事業配電以及電力系統的二次變電所的受電、輸電及大型高壓電動機啟動等，具有防止帶負荷推拉斷路器手車，防止誤分合斷路器、防止接地開關處于閉合位置時關合斷路器、防止誤入帶電隔室、防止，既可配用VS1真空斷路在帶電時誤合接地開關的聯鎖功能，即“五防措施”器，又可配用ABB公司的VD4真空斷路器，是一種性能優越的配電裝置。符合標準:GB3906-91《3~35kV交流金屬封閉開關設備》GB11022-89《高壓開關設備通用技術條件》IEC298(1009)《額定電壓1kV以上50kv及以下交流金屬閉開關設備和控制設備》DI_404-91《戶內交流高壓開關柜訂貨技術條件》

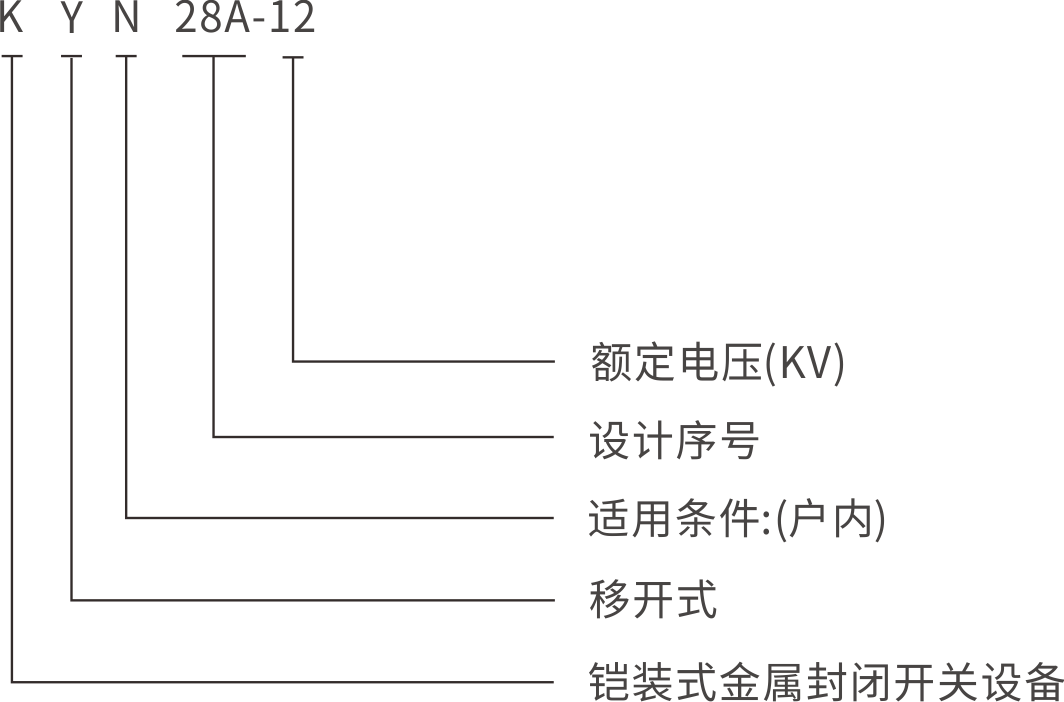

二.型號的意義

三.使用環境條件

1.環境溫度:最高溫度+40C，最低溫度-10C，抗地震度:地震烈度不超過8度

2.環境濕度:日平均相對濕度≤95%,月平均相對濕度≤90%，海拔高度:1000m以下3.周?chē)諝鈶?yīng)不受腐蝕性可燃?xì)怏w、水蒸汽等明顯污染。

4.無經常性的劇烈震動場所。嚴酷條件下嚴酷度設計滿足I類要求。

5.在超過GB3906規定的正常的環境條件下使用時，由用戶和我公司協商。

四.結構特點

      本裝置是由柜體和中置式可抽出部件(手車)兩大部分組成，柜體采用敷鋁鋅板制成，分為四個單獨的隔室;具有架空進出線、電纜進出線及其它功能方案，本開關設備可以從正面安裝調試和維護，因此可以采用背靠背組合成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性、減少占地面積。

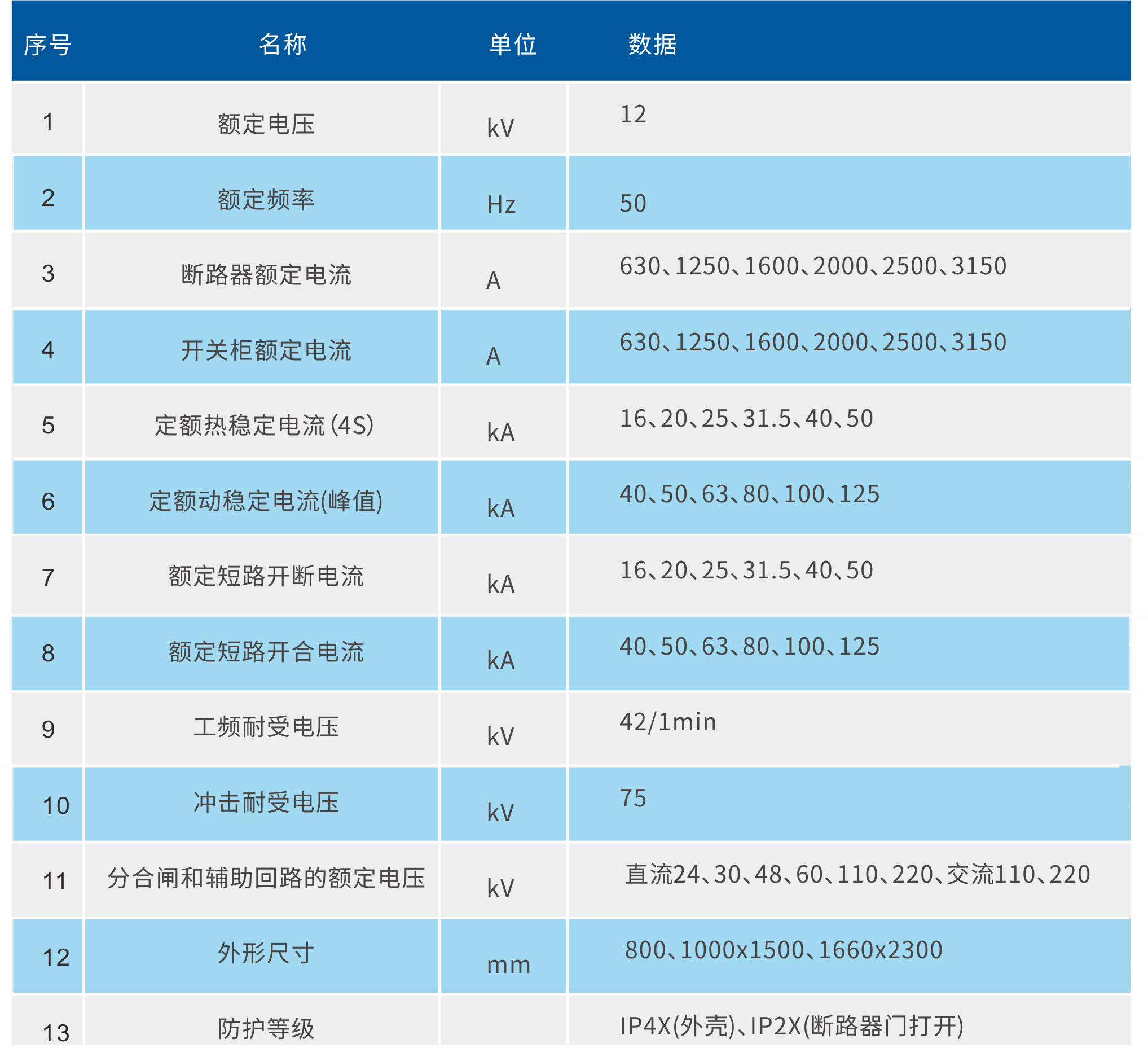

五.主要技術參數特點
