KYN61-40.5.pdf

1.產品概述

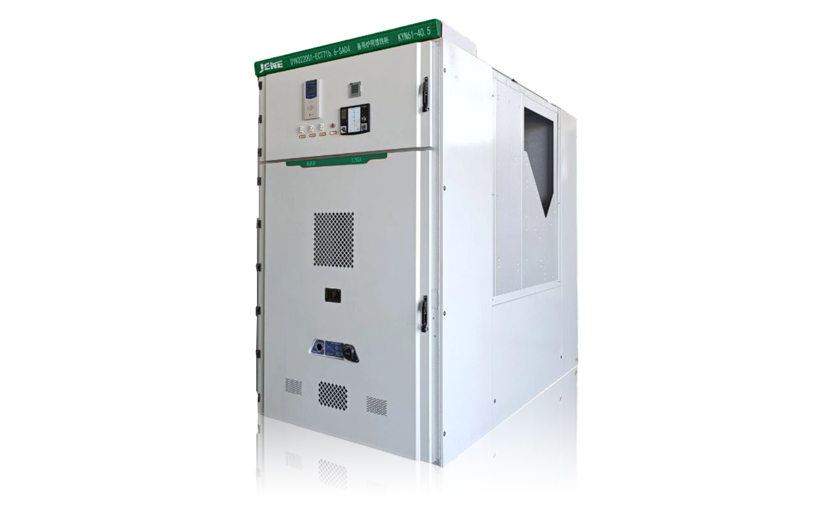

    KYN61-40.5鎧裝移開式戶內交流金屬封閉開關設備（以下簡稱開關設備）適用于三相交流40.5kV系統中，主要應用于發電廠、變電所及工礦企業、高層建筑的輸配電中作為接受和分配電能之用, 并對電路實行控制、保護和監測具備完善的“五防”功能。

 2.結構特點

       1.采用熱縮絕緣材料及環氧涂覆的絕緣手段優化電極形狀使柜體結構緊湊占地面積縮小;

       2.開關設備柜體選用進口敷鋁鋅板經數控鈑金加工成形后,通過高強度螺栓和拉鉚螺母連接而成,一般構件表面采用噴塑或鍍鋅工藝;

       3.可配用GVSQ1-40.5及ZN85A-40.5真空斷路器(相間中心距P=300mm)、ZN85B-40.5真空斷路器(相間中心距P=440mm)或配進口法國施耐德SF1、SF2型、阿爾斯通FP系列六氟化硫斷路器,以滿足不同用戶的需求,

      4.開關設備各功能小室均采用金屬隔板封隔,并設有獨立的壓力釋放通道;

      5.該設備的結構適用性強,主結線方案可達到160種以上,能滿足不同用戶的需要,

      6.手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置,“五防功能齊全,安全可靠。

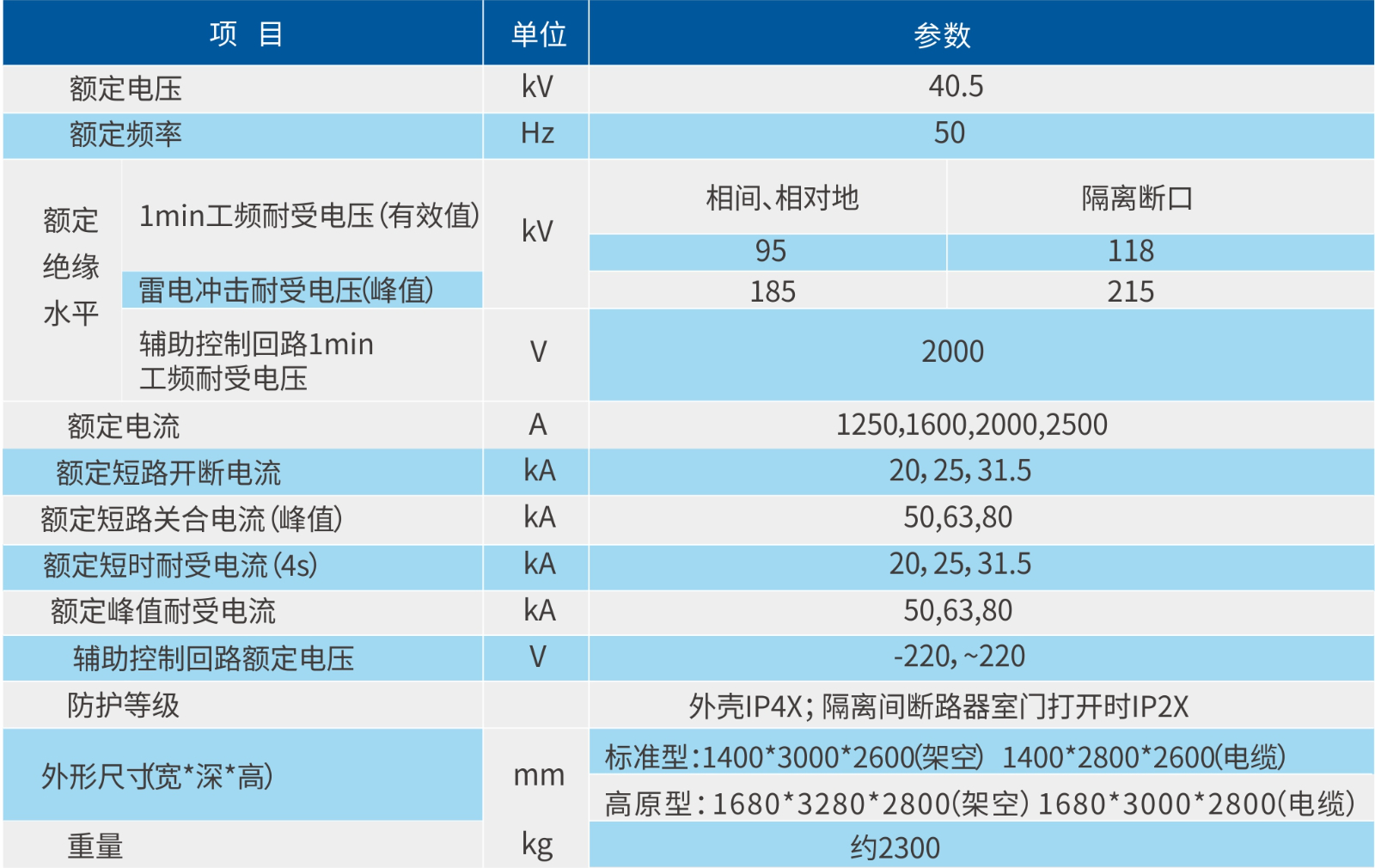

3.主要技術參數特點
