1.產品概述

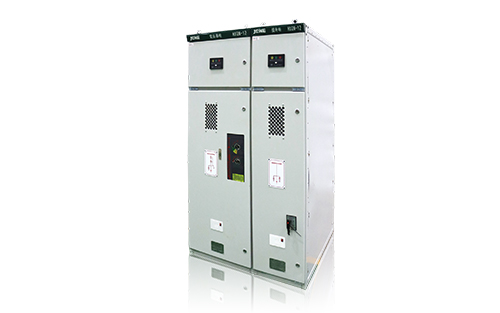

 HXGN口-12系列開關(環網柜)適用于交流50Hz、額定工作電壓12KV、額定工作電流630A及以下的電力系統中，作為工廠、車間、住宅小區、高層建筑、學校、公園等場所的環網和終端供電戶內配電設備使用，亦適于裝入預裝式變電站;本環網柜配用電磁、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。

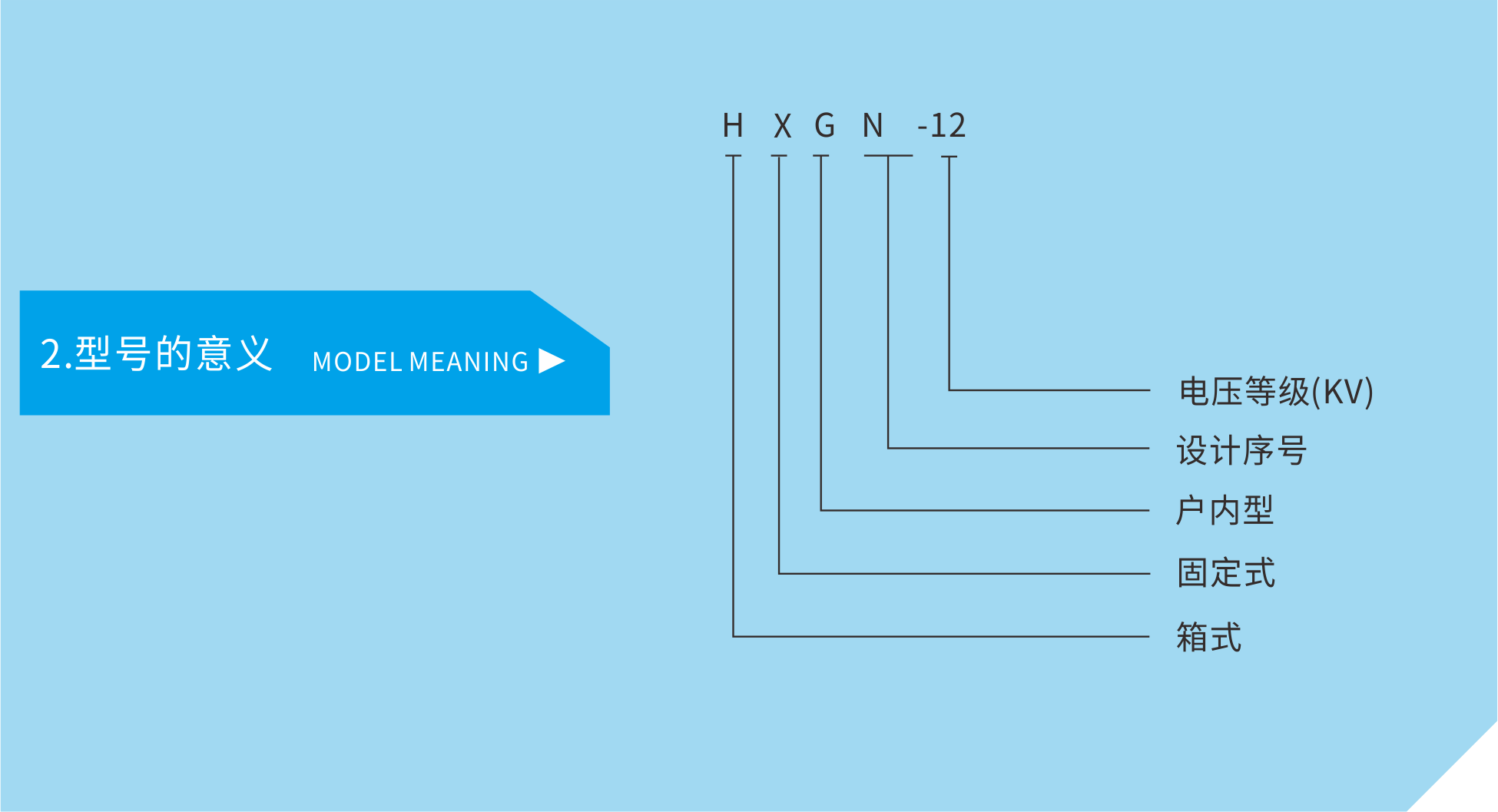

2.型號的意義

3.使用環境條件

1.環境溫度:最高溫度+40C，最低溫度

-10C，抗地震度:地震烈度不超過8度

2.環境濕度:日平均相對濕度≤95%,

月平均相對濕度≤90%，

海拔高度:1000m以下

3.周圍空氣應不受腐蝕性可燃?xì)怏w、

水蒸汽等明顯污染。

4.無經常性的劇烈震動場所。嚴酷條

件下嚴酷度設計滿足I類要求。

5.在超過GB3906規定的正常的環境

條件下使用時，由用戶和我公司協商。

4.結構特點

1.HXGN口-12型環網柜骨架采用國外先進技術的型材拼裝而成，整體結構牢固，柜體的頂部為母線室，母線室前面為儀表室，柜體的中上部為負荷開關安裝位置，下部為電流進出線和安裝其他元件(如CT 、PT )。

2.主開關引進意大利先進技術具有靜觸頭絕緣罩的FN12A-10D/630型壓氣式負荷開關和FN12A-10RD/100型負荷開關--熔斷器組合電器或 ABB公司生產的C3型桿式負荷開關，其開關額定開斷電流次數高，滅弧性能穩定可靠。FN12A-100可安裝產氣式負荷開關。

3.柜體具有完善的防止電器誤操作裝置。

4.柜體體積小，占地少，安全可靠。

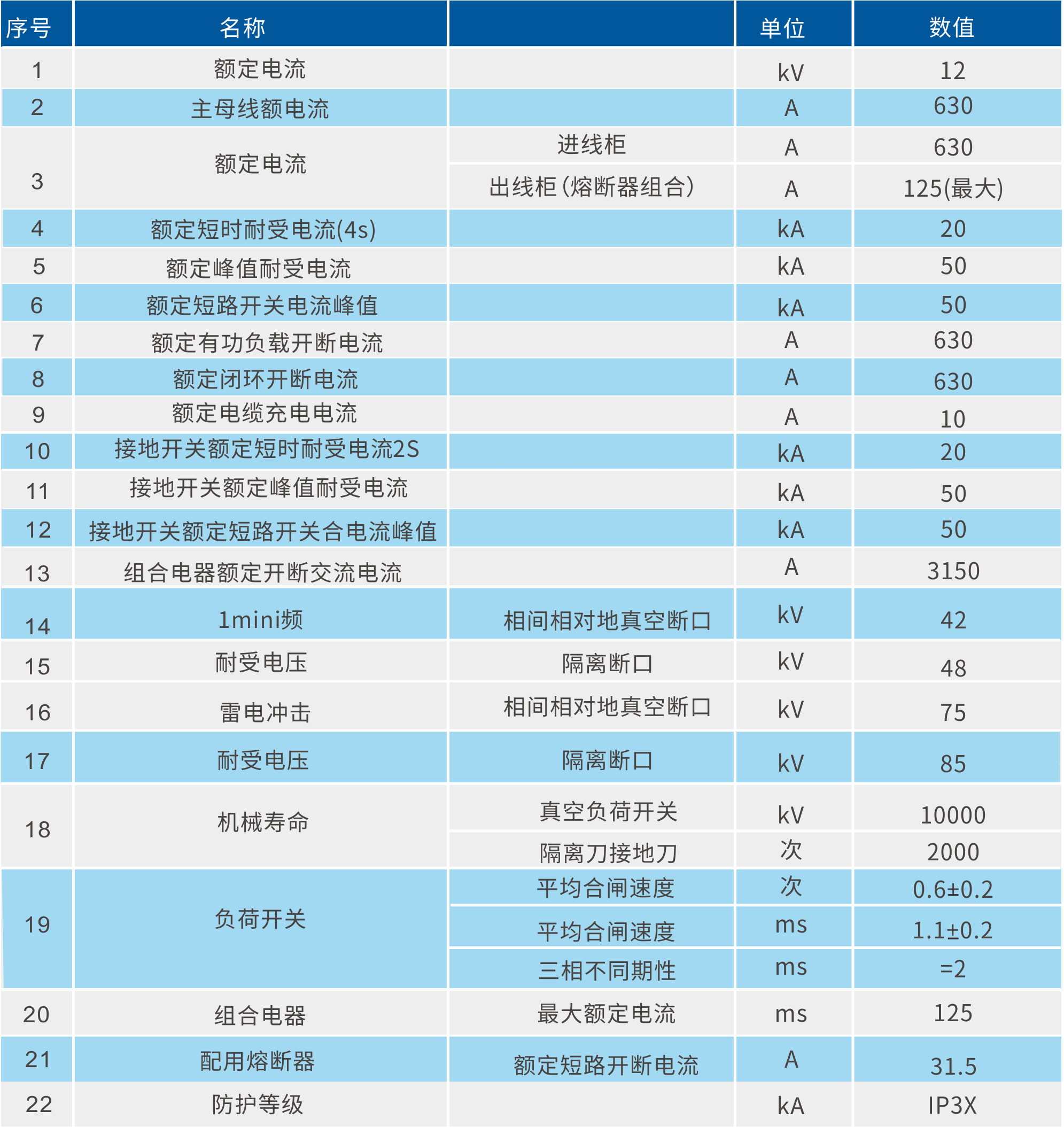

5.主要技術參數特點
